方形LED適用於各種儀器、開關、圖標背光及一般狀態指示應用。有3種不同技術芯片封裝的方形LED,其中GaP技術芯片適用于低亮度應用需求,而AlInGaP和InGaN技術適用于高亮度應用。
方形LED有1.0*5.0mm、2*3mm、1.9*3.9mm、2*5mm、3*3mm、3.7*6.3mm、5*5mm、內置集成電阻和低電流LED供選擇,顏色包括綠色、紅色、黃色、白色、藍色及橙色。
這類LED器件採用光學級環氧樹脂封裝而成,產品具有耐高溫及出色的防潮性能。霧狀、有色透明及特定膠色的LED都具有良好的發光效果。各種發光顏色LED有幾個不同亮度等級選擇,讓客戶在產品設計上更具靈活性。
選擇 |
產品系列
|
產品型號 | 查看圖片 |
發光顏色
|
膠體顏色
|
尺寸(mm)
|
發光強度 Typ.(mcd) |
主波長 λd(nm) |
發光視角 2 θ ½ |
規格書 |
---|---|---|---|---|---|---|---|---|---|---|

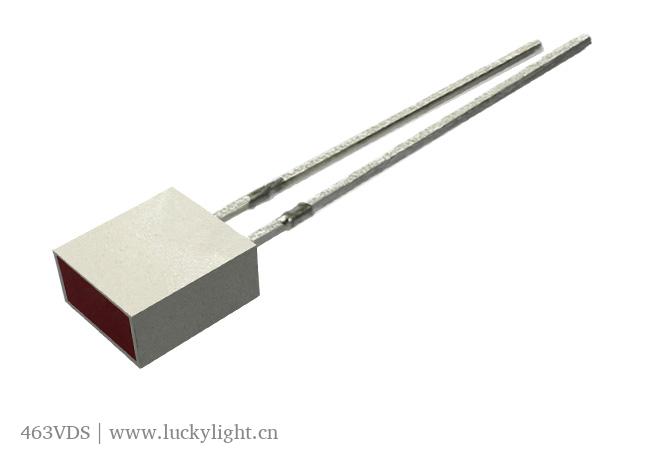

463xxS 系列 | 463VDS | 超亮紅 | 紅色霧狀 | 6.3 × 3.7 | 45 | 624 | 110 | 下載 | ||

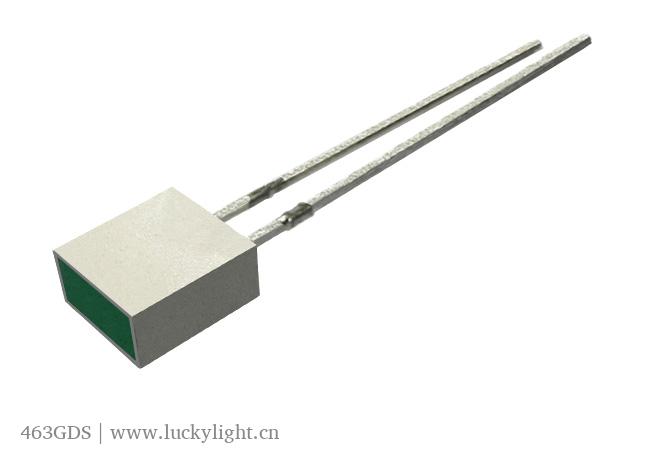

463xxS 系列 | 463GDS | 高亮黃綠 | 綠色霧狀 | 6.3 × 3.7 | 12 | 571 | 110 | 下載 | ||

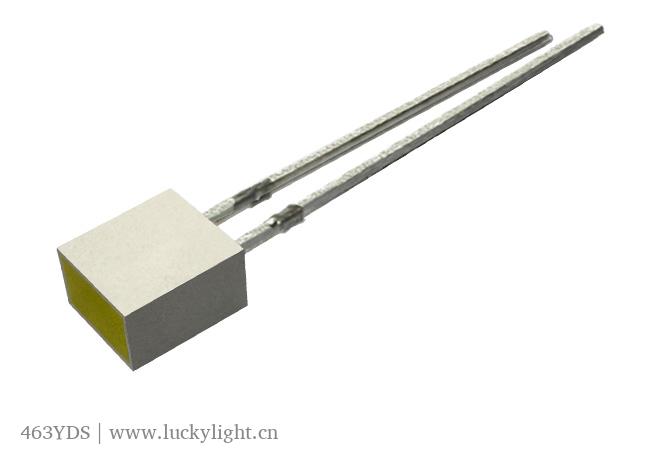

463xxS 系列 | 463YDS | 超亮黄 | 黃色霧狀 | 6.3 × 3.7 | 45 | 590 | 110 | 下載 | ||
23xxx2Q 系列 | 234GD2Q-1B-L54 | 高亮黃綠 | 綠色霧狀 | 2 × 3 | 45 | 571 | 130 | 下載 | ||
23xxx2Q 系列 | 234YD2Q-1B-L54 | 超亮黃 | 黃色霧狀 | 2 × 3 | 70 | 590 | 130 | 下載 | ||
23xxx2Q 系列 | 234AD2Q-1B-L54 | 超亮橙 | 橙色霧狀 | 2 × 3 | 90 | 605 | 130 | 下載 | ||

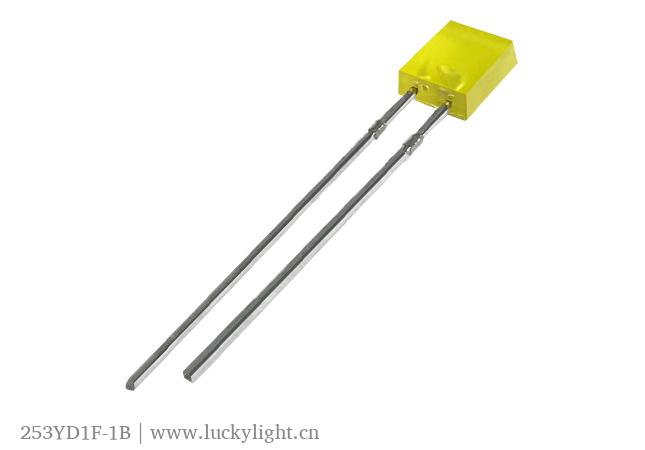

25xxx1F 系列 | 253YD1F-1B | 超亮黃 | 黃色霧狀 | 2 × 5 | 70 | 590 | 130 | 下載 | ||

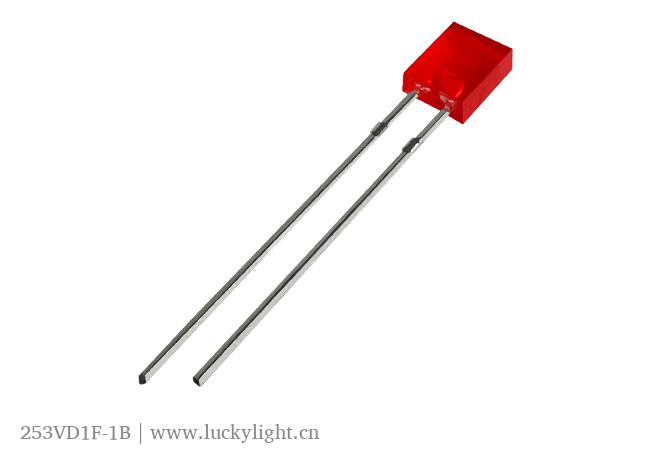

25xxx1F 系列 | 253VD1F-1B | 超亮紅 | 紅色霧狀 | 2 × 5 | 120 | 624 | 130 | 下載 | ||
25xxx1F 系列 | 254BD1F-B4-2B | 藍 | 藍色霧狀 | 2 × 5 | 270 | 470 | 130 | 下載 | ||
25xxx1F 系列 | 254PGD1F-G5-2B | 純綠 | 绿色霧状 | 2 × 5 | 1000 | 525 | 130 | 下載 | ||

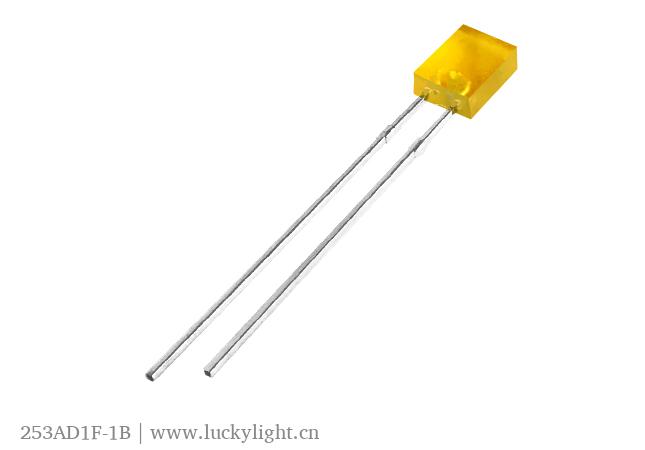

25xxx1F 系列 | 253AD1F-1B | 超亮橙 | 橙色霧狀 | 2 × 5 | 45 | 605 | 130 | 下載 | ||
25xxx1F 系列 | 253GD1F-1B | 高亮黃綠 | 綠色霧狀 | 2 × 5 | 30 | 571 | 130 | 下載 | ||
25xxx1G 系列 | 253YD1G-1B | 超亮黃 | 黃色霧狀 | 2 × 5 | 45 | 590 | 130 | 下載 | ||
25xxx1G 系列 | 253VD1G-1B | 超亮紅 | 紅色霧狀 | 2 × 5 | 90 | 624 | 130 | 下載 | ||

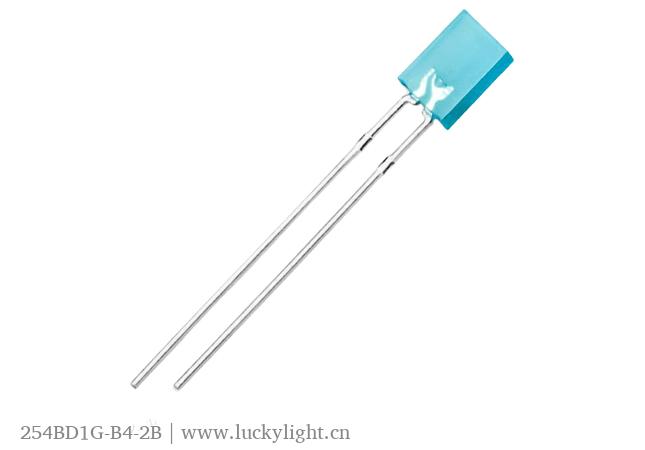

25xxx1G 系列 | 254BD1G-B4-2B | 藍 | 藍色霧狀 | 2 × 5 | 270 | 470 | 130 | 下載 | ||

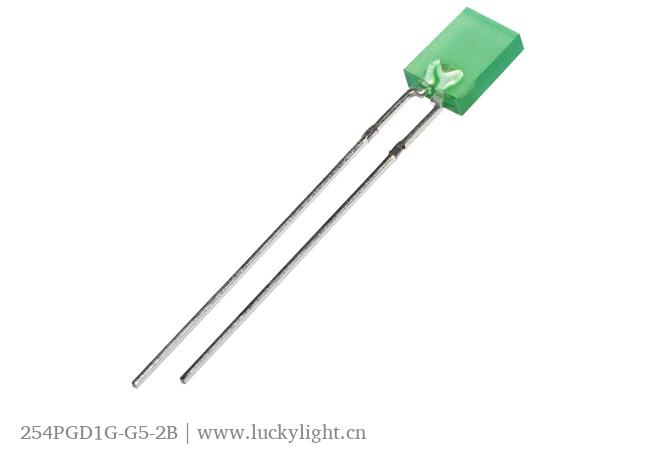

25xxx1G 系列 | 254PGD1G-G5-2B | 純綠 | 绿色霧状 | 2 × 5 | 1300 | 525 | 130 | 下載 | ||
25xxx1G 系列 | 253AD1G-1B | 超亮橙 | 橙色霧狀 | 2 × 5 | 70 | 605 | 130 | 下載 | ||
25xxx1G 系列 | 253GD1G-1B | 高亮黃綠 | 綠色霧狀 | 2 × 5 | 20 | 571 | 130 | 下載 | ||
23xxx2Q 系列 | 234VD2Q-1B-L54 | 超亮紅 | 紅色霧狀 | 2 × 3 | 120 | 624 | 130 | 下載 | ||
23xxx2Q 系列 | 234GD2Q-1B | 高亮黃綠 | 綠色霧狀 | 2 × 3 | 45 | 571 | 130 | 下載 | ||
23xxx2Q 系列 | 234BC2Q-B4-2B | 藍 | 无色透明 | 2 × 3 | 780 | 470 | 130 | 下載 | ||
23xxx2Q 系列 | 234YC2Q-2B | 超亮黃 | 无色透明 | 2 × 3 | 160 | 590 | 130 | 下載 | ||
23xxx2Q 系列 | 234VC2Q-2B | 超亮紅 | 无色透明 | 2 × 3 | 160 | 624 | 130 | 下載 | ||
23xxx2Q 系列 | 234PGD2Q-G5-2B | 純綠 | 綠色霧狀 | 2 × 3 | 2200 | 525 | 130 | 下載 | ||
23xxx2Q 系列 | 234BD2Q-B4-2B | 藍 | 藍色霧狀 | 2 × 3 | 270 | 470 | 130 | 下載 | ||
23xxx2Q 系列 | 234AC2Q-2B | 超亮橙 | 无色透明 | 2 × 3 | 210 | 605 | 130 | 下載 | ||
23xxx2Q 系列 | 234AD2Q-1B | 超亮橙 | 橙色霧狀 | 2 × 3 | 90 | 605 | 130 | 下載 | ||
23xxx2Q 系列 | 234VD2Q-1B | 超亮紅 | 紅色霧狀 | 2 × 3 | 120 | 624 | 130 | 下載 | ||
23xxx2Q 系列 | 234YD2Q-1B | 超亮黃 | 黃色霧狀 | 2 × 3 | 70 | 590 | 130 | 下載 | ||
23xxx2Q 系列 | 234PGC2Q-G5-2B | 純綠 | 无色透明 | 2 × 3 | 5000 | 525 | 130 | 下載 |
