佳光電子提供全系列小尺寸、高光效及低功耗的高品質側發光表貼LED。這類產品焊接組裝時,LED器件與PCB成90度角垂直方向焊接,產品焊接於PCB上後,LED發光方向與PCB平行。
側發光表貼LED分有PCB板材及PLCC(反射支架)結構。側發光表貼LED產品按工業標準引腳設計。顏色有藍色、綠色、黃色、橙色、紅色和白色可選。這些器件以卷帶包裝滿足自動線回流焊接組裝,從而提高生產效率並降低組裝成本。

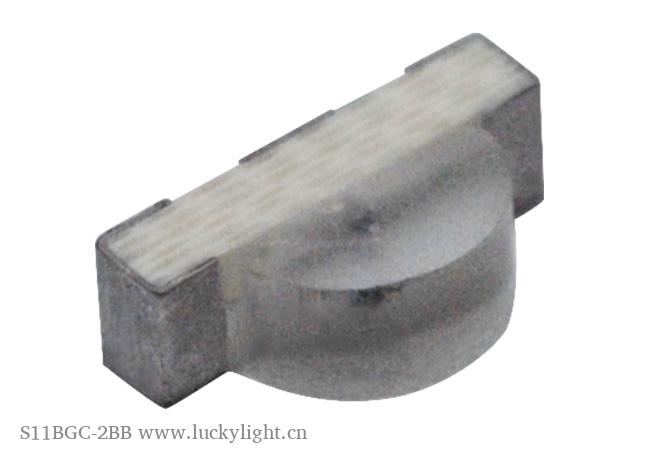

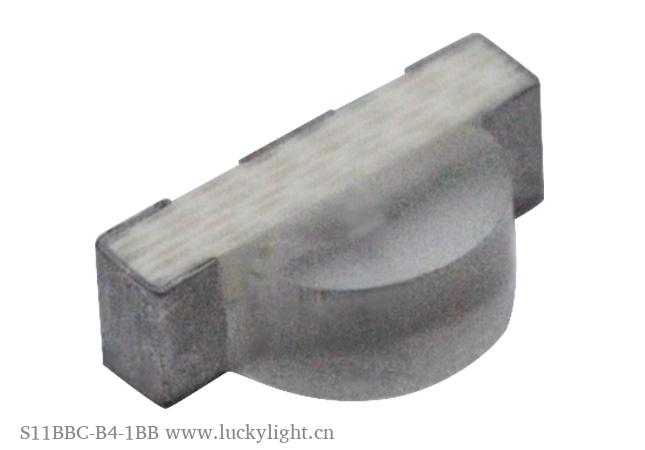

PCB板材類側發光表貼LED封裝尺寸小,它的小尺寸優勢,允許設計應用在柔性電路板上,且LED器件可以緊密組裝,爲用戶提供最小型化的產品。低高度封裝使其成為有限的頂部空間提供理想解決方案,例如穿戴設備和小型便擕式手持設備。使用高效率和高亮度的AlInGaP芯片材料,產品能發出極高亮度。
PLCC支架類側發光表貼LED,這類結構的LED可有高效地將光導入到導光板上,比如要求亮度和均勻性極高的LCD和按鈕背光應用。側發光PLCC表貼LED產品採用矽膠封裝,大大提高了其長壽命和性能。
選擇 |
產品系列
|
產品型號 | 查看圖片 |
發光顏色
|
膠體顏色 |
尺寸 (mm) (長 × 寬 × 高) |
發光強度 Typ.(mcd) |
主波長 λd (nm) |
發光視角 2 θ ½ |
規格書 |
---|---|---|---|---|---|---|---|---|---|---|
S11Fxx 系列 | S11FBC-B4-1BJ | 藍 | 无色透明 | 2.10 × 0.60 × 1.00 | 160 | 470 | 130 | 下載 | ||
S11Fxx 系列 | S11FGC-2BJ | 黃綠 | 无色透明 | 2.10 × 0.60 × 1.00 | 30 | 573 | 130 | 下載 | ||
S11Fxx 系列 | S11FPGC-G5-1BJ | 純綠 | 无色透明 | 2.10 × 0.60 × 1.00 | 500 | 520 | 130 | 下載 | ||
S11Fxx 系列 | S11FVC-2BJ | 超亮紅 | 无色透明 | 2.10 × 0.60 × 1.00 | 120 | 624 | 130 | 下載 | ||
S11Fxx 系列 | S11FYC-2BJ | 超亮黃 | 无色透明 | 2.10 × 0.60 × 1.00 | 150 | 590 | 130 | 下載 | ||
S11Pxx 系列 | S11PAC-2BE | 超亮橙 | 无色透明 | 3.00 × 1.00 × 2.00 | 150 | 605 | 120 | 下載 | ||
S11Pxx 系列 | S11PBC-B4-1BE | 藍 | 无色透明 | 3.00 × 1.00 × 2.00 | 80 | 470 | 120 | 下載 | ||
S11Pxx 系列 | S11PGC-2BE | 黃綠 | 无色透明 | 3.00 × 1.00 × 2.00 | 40 | 573 | 120 | 下載 | ||
S11Pxx 系列 | S11PPGC-G5-1BE | 純綠 | 无色透明 | 3.00 × 1.00 × 2.00 | 250 | 525 | 120 | 下載 | ||
S11Pxx 系列 | S11PVC-2BE | 超亮紅 | 无色透明 | 3.00 × 1.00 × 2.00 | 100 | 624 | 120 | 下載 | ||
S11Pxx 系列 | S11PYC-2BE | 超亮黃 | 无色透明 | 3.00 × 1.00 × 2.00 | 120 | 590 | 120 | 下載 | ||
S116xx 系列 | S116AC-2BJ | 超亮橙 | 无色透明 | 1.70 × 0.60 × 1.10 | 135 | 605 | 130 | 下載 | ||
S116xx 系列 | S116BC-B4-1BJ | 藍 | 无色透明 | 1.70 × 0.60 × 1.10 | 160 | 470 | 130 | 下載 | ||
S116xx 系列 | S116GC-2BJ | 黃綠 | 无色透明 | 1.70 × 0.60 × 1.10 | 35 | 573 | 130 | 下載 | ||
S116xx 系列 | S116PGC-G5-1BJ | 純綠 | 无色透明 | 1.70 × 0.60 × 1.10 | 600 | 525 | 130 | 下載 | ||
S116xx 系列 | S116VC-2BJ | 超亮紅 | 无色透明 | 1.70 × 0.60 × 1.10 | 130 | 624 | 130 | 下載 | ||
S116xx 系列 | S116YC-2BJ | 超亮黃 | 无色透明 | 1.70 × 0.60 × 1.10 | 130 | 590 | 130 | 下載 | ||
S110xx 系列 | S110BC-B4-1BS | 藍 | 无色透明 | 3.20 × 1.00 × 1.50 | 120 | 470 | 120 | 下載 | ||
S110xx 系列 | S110GC-2BS | 黃綠 | 无色透明 | 3.20 × 1.00 × 1.50 | 45 | 573 | 120 | 下載 | ||
S110xx 系列 | S110PGC-G5-1BS | 純綠 | 无色透明 | 3.20 × 1.00 × 1.50 | 600 | 525 | 120 | 下載 | ||
S110xx 系列 | S110VC-2BS | 超亮紅 | 无色透明 | 3.20 × 1.00 × 1.50 | 150 | 624 | 120 | 下載 | ||
S110xx 系列 | S110YC-2BS | 超亮黃 | 无色透明 | 3.20 × 1.00 × 1.50 | 150 | 590 | 120 | 下載 | ||
V312xx 系列 | V312B-1R4 | 藍 | 无色透明 | 3.00 × 1.00 × 1.25 | 300 | 470 | 120 | 下載 | ||
V312xx 系列 | V312PG-1R5 | 纯绿 | 无色透明 | 3.00 × 1.00 × 1.25 | 1800 | 525 | 120 | 下載 | ||
V312xx 系列 | V312V-4R | 超亮紅 | 无色透明 | 3.00 × 1.00 × 1.25 | 600 | 624 | 120 | 下載 | ||
V020xx 系列 | V020B-1R4 | 藍 | 无色透明 | 3.80 × 0.60 × 1.00 | 450 | 470 | 120 | 下載 | ||
V020xx 系列 | V020PG-1R5 | 純綠 | 无色透明 | 3.80 × 0.60 × 1.00 | 1800 | 525 | 120 | 下載 | ||
V020xx 系列 | V020V-4R | 超亮紅 | 无色透明 | 3.80 × 0.60 × 1.00 | 500 | 624 | 120 | 下載 | ||
V020xx 系列 | V020Y-4R | 超亮黃 | 无色透明 | 3.80 × 0.60 × 1.00 | 550 | 590 | 120 | 下載 | ||
V335xx 系列 | V335A-2R | 超亮橙 | 无色透明 | 4.00 × 0.80 × 1.40 | 250 | 605 | 120 | 下載 | ||
V335xx 系列 | V335B-1R4 | 藍 | 无色透明 | 4.00 × 0.80 × 1.40 | 300 | 470 | 120 | 下載 | ||
V335xx 系列 | V335G-2R | 黃綠 | 无色透明 | 4.00 × 0.80 × 1.40 | 70 | 571 | 120 | 下載 | ||
V335xx 系列 | V335PG-1R5 | 純綠 | 无色透明 | 4.00 × 0.80 × 1.40 | 1300 | 525 | 120 | 下載 | ||
V335xx 系列 | V335V-4R | 超亮紅 | 无色透明 | 4.00 × 0.80 × 1.40 | 500 | 624 | 120 | 下載 | ||
V335xx 系列 | V335Y-4R | 超亮黃 | 无色透明 | 4.00 × 0.80 × 1.40 | 550 | 590 | 120 | 下載 | ||
R4040xx-系列 | R4040BC-B4M-2B | 蓝 | 无色透明 | 4.00 × 4.00 × 3.55 | 2500 | 465 | 120 | 下載 | ||
R4040xx-系列 | R4040VC-S5 | 超亮紅 | 无色透明 | 4.00 × 4.00 × 3.55 | 3000 | 624 | 120 | 下載 | ||
R4040xx-系列 | R4040YC-S5 | 超亮黄 | 无色透明 | 4.00 × 4.00 × 3.55 | 3000 | 590 | 120 | 下載 |
