翼形脚LED（也叫小蝴蝶形LED）专为当前流行的印刷电路板（PCB）而设计，在常规小尺寸传统应用中，它被广泛用来替代直插型LED。
翼形脚LED有多种引脚结构，如表贴、倒装及直插三种组装方式的引脚，及圆顶、平顶和方形封装供选择，颜色包括绿色、红色、黄色、白色、蓝色及橙色。
翼形脚LED适用于工业和通信，汽车，移动和消费类电子产品，如：电子控制面板和图标指示、键盘和按钮背光、CD播放器、高保真音响、汽车音响指示等。
| 选择 |
产品系列
|
产品型号 | 查看图片 |
发光颜色
|
胶体颜色
|
尺寸(mm)
|
发光强度 Typ.(mcd) |
主波长 λd(nm) |
发光视角 2 θ ½ |
规格书 |
|---|---|---|---|---|---|---|---|---|---|---|

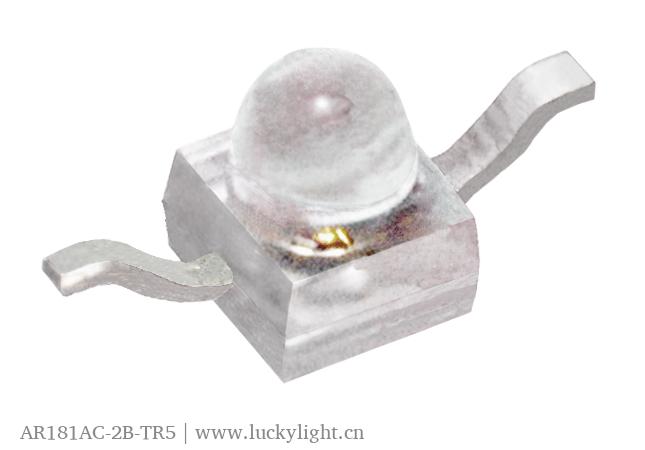

| AR181xx -TR5 系列 | AR181AC-2B-TR5 |
|
超亮橙 | 无色透明 | 1.8 | 2000 | 605 | 25 | 下载 | |

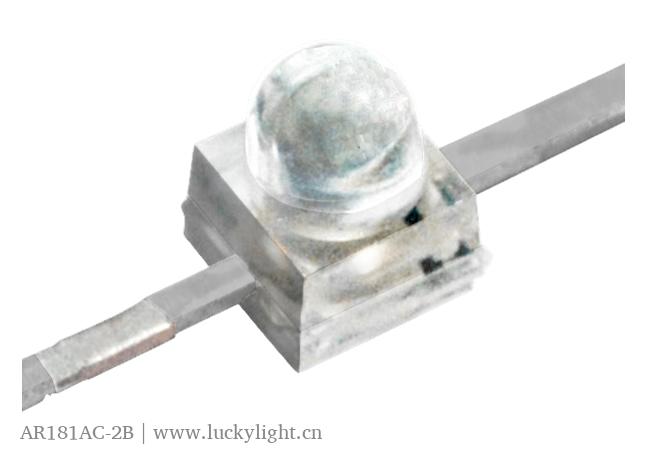

| AR181xx 系列 | AR181AC-2B |
|
超亮橙 | 无色透明 | 1.8 | 2000 | 605 | 25 | 下载 | |
| AR180xx 系列 | AR180AC-2B |
|
超亮橙 | 无色透明 | 1.8 | 1800 | 605 | 25 | 下载 | |
| A21xx 系列 | A21AC-2B |
|
超亮橙 | 无色透明 | 2.15 × 2.40 × 1.40 | 150 | 605 | 140 | 下载 | |
| A21xx-TR6 系列 | A21AC-2B-TR6 |
|
超亮橙 | 无色透明 | 2.15 × 2.40 × 1.40 | 150 | 605 | 140 | 下载 | |
| A21xx-TR3 系列 | A21AC-2B-TR3 |
|
超亮橙 | 无色透明 | 2.15 × 2.40 × 1.40 | 150 | 605 | 140 | 下载 | |
| A21xx-TR3 系列 | A21VC-2B-TR3 |
|
超亮红 | 无色透明 | 2.15 × 2.40 × 1.40 | 120 | 624 | 140 | 下载 | |
| A21xx-TR6 系列 | A21VC-2B-TR6 |
|
超亮红 | 无色透明 | 2.15 × 2.40 × 1.40 | 120 | 624 | 140 | 下载 | |
| A21xx 系列 | A21VC-2B |
|
超亮红 | 无色透明 | 2.15 × 2.40 × 1.40 | 120 | 624 | 140 | 下载 | |
| A21xx-TR3 系列 | A21YC-2B-TR3 |
|
超亮黄 | 无色透明 | 2.15 × 2.40 × 1.40 | 120 | 590 | 140 | 下载 | |
| A21xx-TR6 系列 | A21YC-2B-TR6 |
|
超亮黄 | 无色透明 | 2.15 × 2.40 × 1.40 | 120 | 590 | 140 | 下载 | |
| A21xx 系列 | A21YC-2B |
|
超亮黄 | 无色透明 | 2.15 × 2.40 × 1.40 | 120 | 590 | 140 | 下载 | |

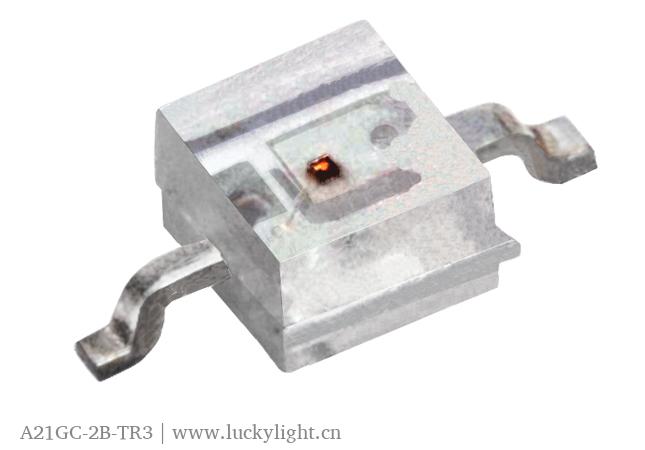

| A21xx-TR3 系列 | A21GC-2B-TR3 |
|
黄绿 | 无色透明 | 2.15 × 2.40 × 1.40 | 40 | 573 | 140 | 下载 | |
| A21xx-TR6 系列 | A21GC-2B-TR6 |
|
黄绿 | 无色透明 | 2.15 × 2.40 × 1.40 | 40 | 573 | 140 | 下载 | |
| A21xx 系列 | A21GC-2B |
|
黄绿 | 无色透明 | 2.15 × 2.40 × 1.40 | 40 | 573 | 140 | 下载 | |
| A21xx-TR3 系列 | A21PGC-G5-1B-TR3 |
|
纯绿 | 无色透明 | 2.15 × 2.40 × 1.40 | 250 | 525 | 140 | 下载 | |

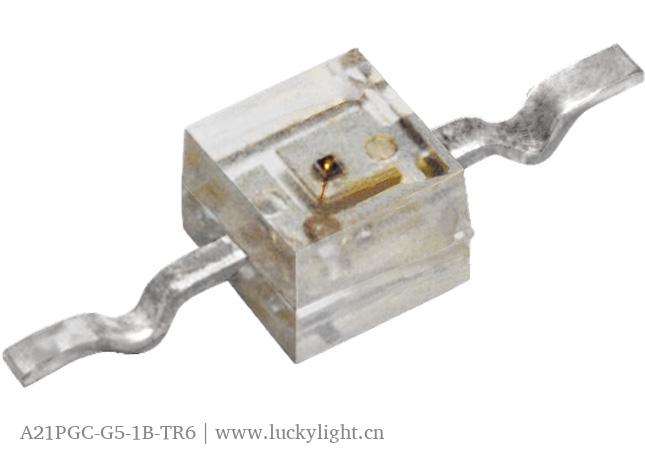

| A21xx-TR6 系列 | A21PGC-G5-1B-TR6 |
|
纯绿 | 无色透明 | 2.15 × 2.40 × 1.40 | 250 | 525 | 140 | 下载 | |

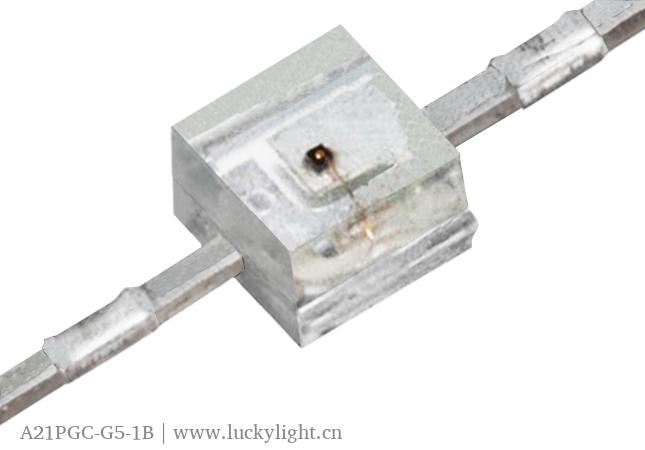

| A21xx 系列 | A21PGC-G5-1B |
|
纯绿 | 无色透明 | 2.15 × 2.40 × 1.40 | 250 | 525 | 140 | 下载 | |
| A21xx-TR3 系列 | A21BC-B4-1B-TR3 |
|
蓝 | 无色透明 | 2.15 × 2.40 × 1.40 | 80 | 470 | 140 | 下载 | |

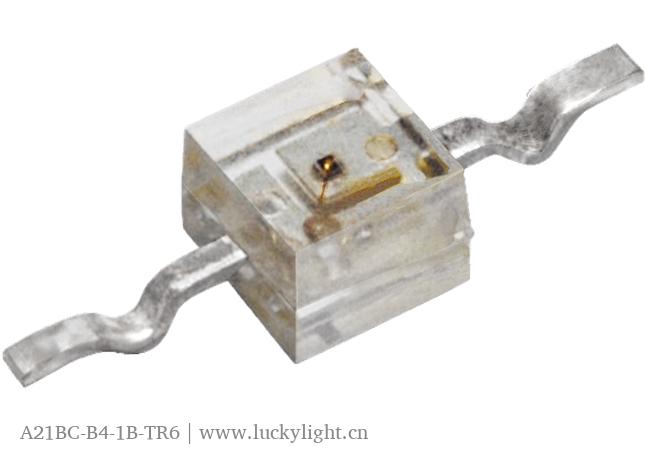

| A21xx-TR6 系列 | A21BC-B4-1B-TR6 |
|
蓝 | 无色透明 | 2.15 × 2.40 × 1.40 | 80 | 470 | 140 | 下载 | |

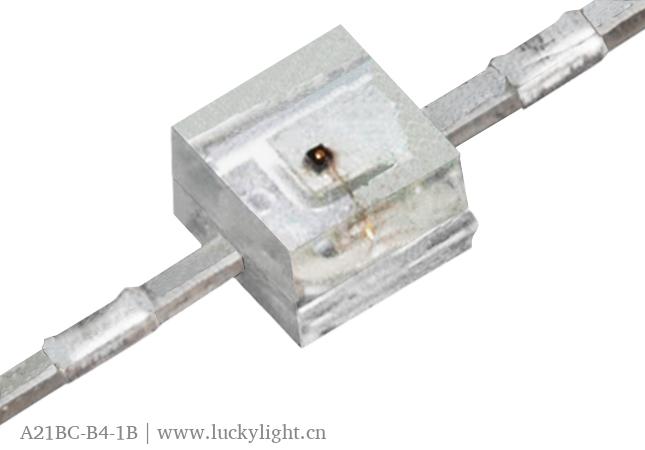

| A21xx 系列 | A21BC-B4-1B |
|
蓝 | 无色透明 | 2.15 × 2.40 × 1.40 | 80 | 470 | 140 | 下载 | |

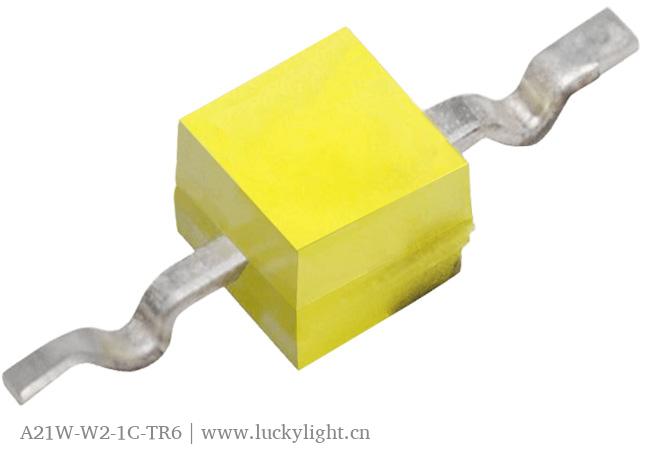

| A21xx-TR6 系列(白光) | A21W-W2-1C-TR6 |
|
冷白 | 黄色雾状 | 2.15 × 2.40 × 1.40 | 300 | X=0.31 Y=0.32 | 140 | 下载 | |

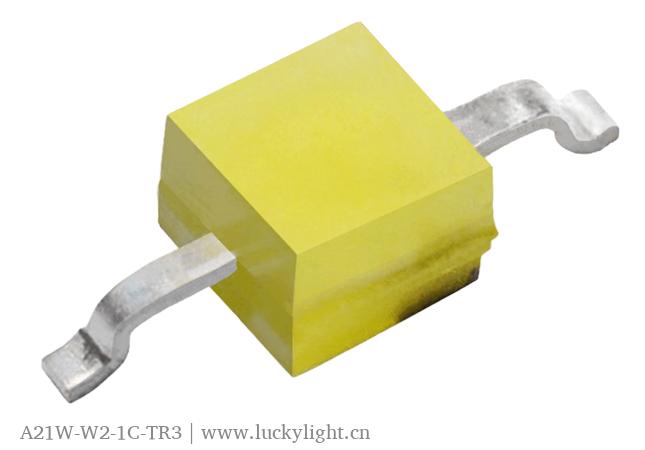

| A21xx-TR3 系列 (白光) | A21W-W2-1C-TR3 |
|
冷白 | 无色透明 | 2.15 × 2.40 × 1.40 | 300 | X=0.31 Y=0.32 | 140 | 下载 | |

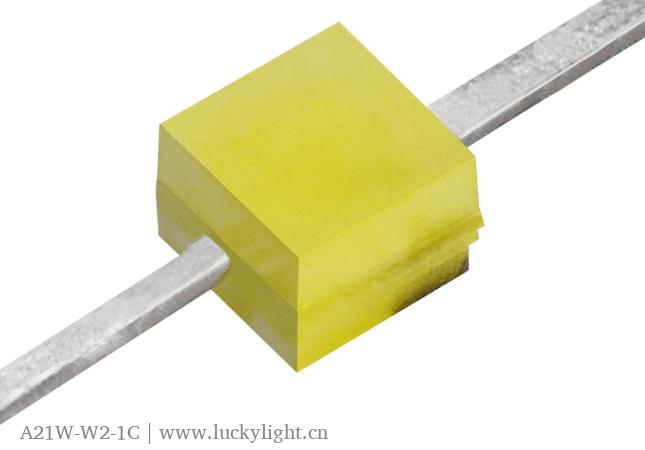

| A21xx 系列(白光) | A21W-W2-1C |
|
冷白 | 黄色雾状 | 2.15 × 2.40 × 1.40 | 300 | X=0.31 Y=0.32 | 140 | 下载 | |

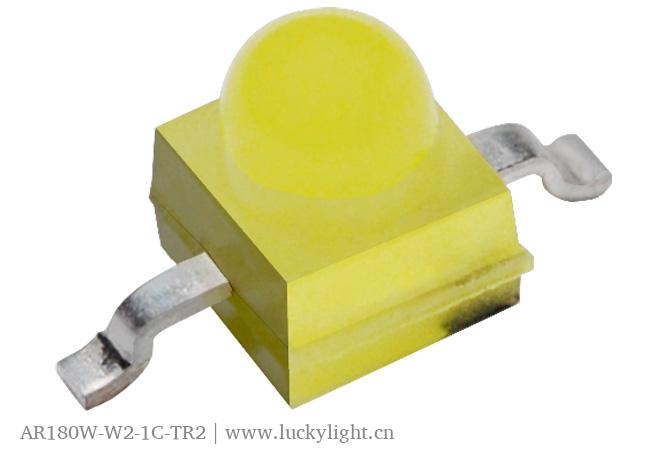

| AR180xx -TR2 系列(白光) | AR180W-W2-1C-TR2 |
|
冷白 | 黄色雾状 | 1.8 | 500 | X=0.31 Y=0.32 | 160 | 下载 | |

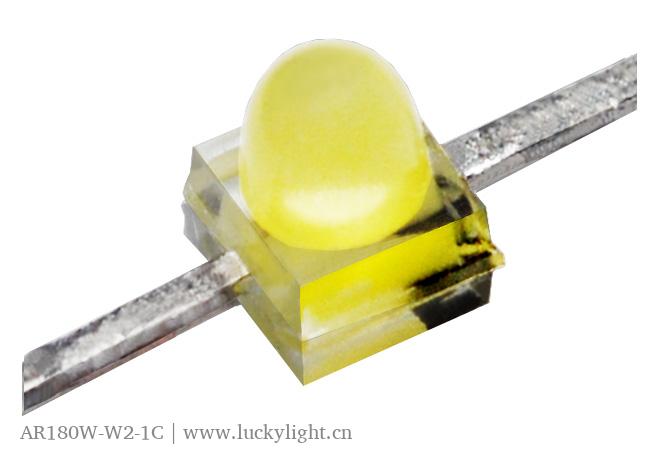

| AR180xx 系列(白光) | AR180W-W2-1C |
|
冷白 | 黄色雾状 | 1.8 | 500 | X=0.31 Y=0.32 | 160 | 下载 | |
| AR180xx -TR5 系列(白光) | AR180W-W2-1C-TR5 |
|
冷白 | 黄色雾状 | 1.8 | 500 | X=0.31 Y=0.32 | 160 | 下载 | |
| AR180xx 系列 | AR180VC-2B |
|
超亮红 | 无色透明 | 1.8 | 2000 | 624 | 25 | 下载 | |
| AR180xx -TR5 系列 | AR180VC-2B-TR5 |
|
超亮红 | 无色透明 | 1.8 | 2000 | 624 | 25 | 下载 | |
| AR180xx -TR2 系列 | AR180VC-2B-TR2 |
|
超亮红 | 无色透明 | 1.8 | 2000 | 624 | 25 | 下载 | |
| AR180xx -TR2 系列 | AR180YC-2B-TR2 |
|
超亮黄 | 无色透明 | 1.8 | 2000 | 590 | 25 | 下载 | |
| AR180xx -TR5 系列 | AR180YC-2B-TR5 |
|
超亮黄 | 无色透明 | 1.8 | 2000 | 590 | 25 | 下载 | |
| AR180xx 系列 | AR180YC-2B |
|
超亮黄 | 无色透明 | 1.8 | 2000 | 590 | 25 | 下载 | |
| AR180xx -TR2 系列 | AR180BC-B4-1B-TR2 |
|
蓝 | 无色透明 | 1.8 | 1000 | 470 | 25 | 下载 | |
| AR180xx 系列 | AR180BC-B4-1B |
|
蓝 | 无色透明 | 1.8 | 1000 | 470 | 25 | 下载 | |
| AR180xx -TR5 系列 | AR180BC-B4-1B-TR5 |
|
蓝 | 无色透明 | 1.8 | 1000 | 470 | 25 | 下载 | |

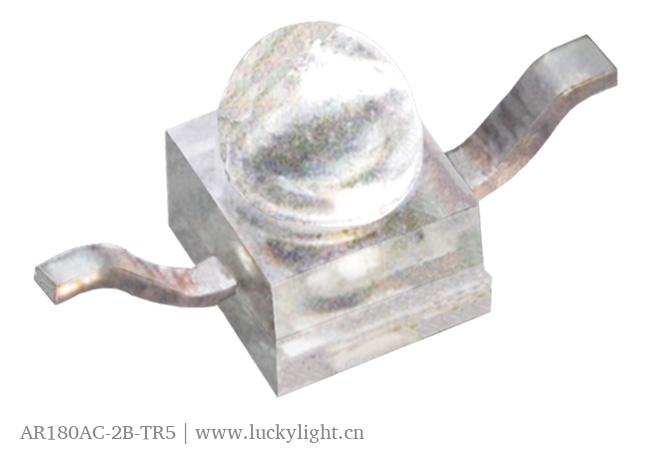

| AR180xx -TR5 系列 | AR180AC-2B-TR5 |
|
超亮橙 | 无色透明 | 1.8 | 1800 | 605 | 25 | 下载 | |
| AR180xx -TR2 系列 | AR180AC-2B-TR2 |
|
超亮橙 | 无色透明 | 1.8 | 1800 | 605 | 25 | 下载 | |

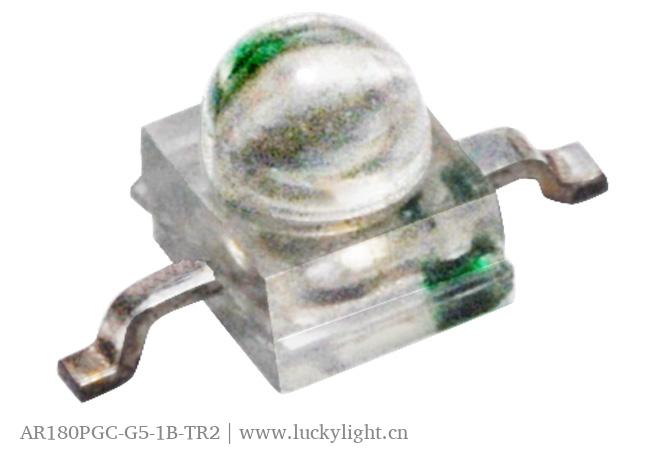

| AR180xx -TR2 系列 | AR180PGC-G5-1B-TR2 |
|
纯绿 | 无色透明 | 1.8 | 3000 | 525 | 25 | 下载 | |
| AR180xx 系列 | AR180PGC-G5-1B |
|
纯绿 | 无色透明 | 1.8 | 3000 | 525 | 25 | 下载 | |
| AR180xx -TR5 系列 | AR180PGC-G5-1B-TR5 |
|
纯绿 | 无色透明 | 1.8 | 3000 | 525 | 25 | 下载 | |
| AR180xx -TR2 系列 | AR180GC-2B-TR2 |
|
黄绿 | 无色透明 | 1.8 | 1800 | 573 | 25 | 下载 | |
| AR180xx -TR5 系列 | AR180GC-2B-TR5 |
|
黄绿 | 无色透明 | 1.8 | 1800 | 573 | 25 | 下载 | |

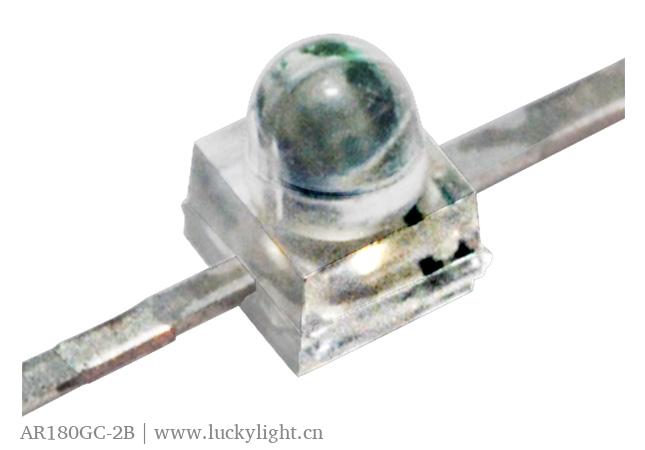

| AR180xx 系列 | AR180GC-2B |
|
黄绿 | 无色透明 | 1.8 | 1800 | 573 | 25 | 下载 |
